باتری یکی از مهمترین بخشهای هر سیستم یو پی اس است و وظیفه تأمین برق در زمان قطع برق شهری را بر عهده دارد. به همین دلیل، وقتی یو پی اس باتری را نمیشناسد یا خطاهایی مانند Battery Fault، Battery Disconnected یا Replace Battery نمایش میدهد، عملکرد پشتیبان دستگاه نیز ممکن است مختل شود. البته بروز خطای باتری همیشه به معنی خراب بودن خود باتری نیست. شل بودن اتصالات، خرابی فیوز، پایین بودن ولتاژ باتری، استفاده از باتری نامناسب، مشکل در مدار شارژر یا حتی خرابی مدار تشخیص باتری و برد کنترل UPS میتواند باعث شود دستگاه نتواند باتری را بهدرستی شناسایی کند.
در ادامه مهمترین علتهای این مشکل و مسیر اصولی عیبیابی آن را بررسی میکنیم.

منظور از نشناختن باتری توسط یو پی اس چیست؟
وقتی میگوییم یو پی اس باتری را نمیشناسد، منظور این است که دستگاه با وجود نصب بودن باتری، نمیتواند وضعیت آن را بهدرستی تشخیص دهد یا از آن استفاده کند.
این مشکل ممکن است با نمایش پیامهایی مانند Battery Fault، Battery Disconnected، Replace Battery یا Low Battery روی نمایشگر UPS همراه باشد. در بعضی مدلها نیز ممکن است ظرفیت باتری صفر یا غیرعادی نمایش داده شود، باتری شارژ نشود یا دستگاه هنگام قطع برق بلافاصله خاموش شود. گاهی نیز این مشکل درست بعد از تعویض باتری اتفاق میافتد؛ یعنی باتری جدید نصب شده اما یو پی اس همچنان همان خطای قبلی را نشان میدهد.
مهمترین علتهای نشناختن باتری توسط یو پی اس چیست؟
-
قطع بودن یا شل بودن اتصالات باتری
یکی از سادهترین و در عین حال رایجترین دلایل، مشکل در اتصال باتری است. اگر کابل باتری بهدرستی متصل نشده باشد، ترمینالها شل شده باشند یا در مسیر اتصال قطعی وجود داشته باشد، UPS ممکن است باتری را تشخیص ندهد. در سیستمهایی که چند باتری بهصورت سری یا موازی به یکدیگر متصل شدهاند، خرابی یا قطع شدن یکی از اتصالات نیز میتواند کل پک باتری را تحت تأثیر قرار دهد.
-
خرابی فیوز یا مسیر حفاظتی باتری
در بسیاری از یو پی اس ها، مسیر باتری دارای فیوز یا تجهیزات حفاظتی است. اگر این فیوز سوخته باشد یا در مسیر انتقال ولتاژ باتری مشکلی ایجاد شده باشد، ممکن است باتری سالم باشد اما ولتاژ آن به مدار یو پی اس نرسد. در چنین شرایطی، تعویض باتری مشکل را برطرف نمیکند و باید مسیر باتری و تجهیزات حفاظتی آن بررسی شود.
-
خرابی یا فرسودگی باتری
باتریهای یوپی اس عمر محدودی دارند و با گذشت زمان ظرفیت آنها کاهش پیدا میکند. ممکن است باتری در حالت عادی ولتاژ قابلقبولی نشان دهد، اما هنگام قرار گرفتن زیر بار نتواند جریان مورد نیاز UPS را تأمین کند. باتری فرسوده میتواند باعث نمایش خطای Battery، کاهش شدید زمان پشتیبانی و حتی خاموش شدن یو پی اس بلافاصله پس از قطع برق شود.
-
پایین بودن بیش از حد ولتاژ باتری
اگر باتری برای مدت طولانی تخلیه شده باشد یا مدت زیادی بدون شارژ مناسب باقی مانده باشد، ولتاژ آن ممکن است بیش از حد کاهش پیدا کند. در این حالت بعضی یو پی اس ها نمیتوانند باتری را بهدرستی تشخیص دهند یا فرآیند شارژ را آغاز کنند. البته پایین بودن ولتاژ همیشه به معنی خرابی قطعی باتری نیست و باید وضعیت باتری، شارژر و سایر بخشهای مرتبط نیز بررسی شود.
-
نصب باتری با ولتاژ یا ظرفیت نامناسب
باتری یو پی اس باید از نظر ولتاژ، ظرفیت، نوع، تعداد و نحوه اتصال با مشخصات دستگاه سازگار باشد. برای مثال، اگریو پی اس برای یک پک باتری با ولتاژ مشخص طراحی شده باشد و باتری با ولتاژ نامناسب روی آن نصب شود، ممکن است دستگاه آن را شناسایی نکند یا عملکرد سیستم شارژ و پشتیبانی دچار مشکل شود.
به همین دلیل هنگام تعویض باتری نباید صرفاً به ابعاد یا ظاهر باتری توجه کرد و مشخصات فنی آن باید با مدل یو پی اس مطابقت داشته باشد. -
مشکل در مدار شارژر UPS
گاهی باتری سالم است و اتصالات نیز مشکلی ندارند، اما مدار شارژر یو پی اس نمیتواند باتری را شارژ کند. در این حالت ممکن است دستگاه بعد از مدتی همچنان خطای باتری نمایش دهد یا باتری همیشه در وضعیت ضعیف باقی بماند. خرابی قطعات مدار شارژ، مشکلات کنترلی یا ایراد در مسیر شارژ میتواند از دلایل این وضعیت باشد.
-
خرابی مدار تشخیص ولتاژ باتری
یو پی اس برای تشخیص وضعیت باتری باید ولتاژ آن را اندازهگیری و تحلیل کند. اگر مدار اندازهگیری ولتاژ، سنسورها یا مسیر مربوط به تشخیص باتری دچار مشکل شده باشد، ممکن است دستگاه باتری سالم را نیز بهدرستی شناسایی نکند. در این شرایط، تعویض باتری معمولاً مشکل را حل نمیکند و باید مدار داخلی دستگاه بررسی شود.
- خرابی برد کنترل UPS
برد کنترل وظیفه مدیریت و نظارت بر بخشهای مختلف یو پی اس را بر عهده دارد. در صورت وجود ایراد در این برد یا بخشهای مرتبط با مدیریت باتری، ممکن است اطلاعات باتری بهدرستی پردازش نشود و دستگاه خطای Battery نشان دهد. تشخیص این نوع خرابی معمولاً به تجهیزات اندازهگیری و دانش فنی مربوط به ساختار یوپی اس نیاز دارد.

چرا یو پی اس بعد از تعویض باتری، باتری جدید را نمیشناسد؟
اگر باتری جدید نصب شده اما یو پی اس همچنان خطای باتری نمایش میدهد، نباید بلافاصله نتیجه گرفت که باتری جدید خراب است. در مرحله اول باید مشخصات باتری جدید با مشخصات مورد نیاز یوپی اس مقایسه شود. ولتاژ، ظرفیت، تعداد باتریها و نحوه اتصال باید مطابق طراحی دستگاه باشد. پس از آن، اتصالات، کابلها، کانکتورها و فیوز مسیر باتری باید بررسی شوند. اگر این بخشها سالم باشند، احتمال وجود مشکل در مدار شارژ، مدار تشخیص باتری یا برد کنترل UPS مطرح میشود.
بنابراین اگر بعد از تعویض باتری، خطای قبلی همچنان باقی مانده است، بهتر است قبل از خرید یک باتری دیگر، خود یو پی اس عیبیابی شود.
از کجا بفهمیم مشکل از باتری است یا خود یو پی اس؟
برای تشخیص اینکه ایراد از باتری است یا از خود یو پی اس ، باید چند بخش مختلف بررسی شود. اگر ولتاژ باتری بسیار پایین باشد، احتمال تخلیه عمیق یا خرابی باتری بیشتر است. اگر ولتاژ مناسب باشد اما یو پی اس همچنان باتری را شناسایی نکند، باید اتصالات، فیوز، مسیر باتری و مدار اندازهگیری ولتاژ بررسی شوند. اگر باتری بهدرستی شناسایی میشود اما شارژ نمیشود، احتمال وجود مشکل در مدار شارژر UPS مطرح است. همچنین اگر باتری سالم و مناسب باشد، اتصالات صحیح باشند و فرآیند شارژ نیز طبیعی باشد اما خطای Battery همچنان وجود داشته باشد، احتمال ایراد در مدار تشخیص یا برد کنترل بیشتر میشود.
البته اندازهگیری ولتاژ بهتنهایی برای تشخیص سلامت کامل باتری کافی نیست و عملکرد باتری در شرایط بار نیز اهمیت دارد.
آیا ولتاژ باتری به تنهایی سالم بودن آن را مشخص میکند؟
خیر. ولتاژ باتری یکی از اطلاعات مهم برای بررسی وضعیت آن است، اما بهتنهایی نمیتواند سلامت کامل باتری را مشخص کند.
ممکن است یک باتری در حالت بدون بار ولتاژ نسبتاً مناسبی داشته باشد، اما هنگام وارد شدن به مدار و تأمین جریان مورد نیاز یو پی اس ، ولتاژ آن بهشدت افت کند. در چنین شرایطی باتری از نظر عملی توانایی لازم برای پشتیبانی از بار را ندارد. به همین دلیل در عیبیابی دقیق، علاوه بر ولتاژ، ظرفیت، رفتار باتری زیر بار، شرایط شارژ و وضعیت سایر باتریهای موجود در پک نیز باید در نظر گرفته شود.
مسیر عیبیابی مرحلهبهمرحله؛ وقتی یو پی اس باتری را نمیشناسد
-

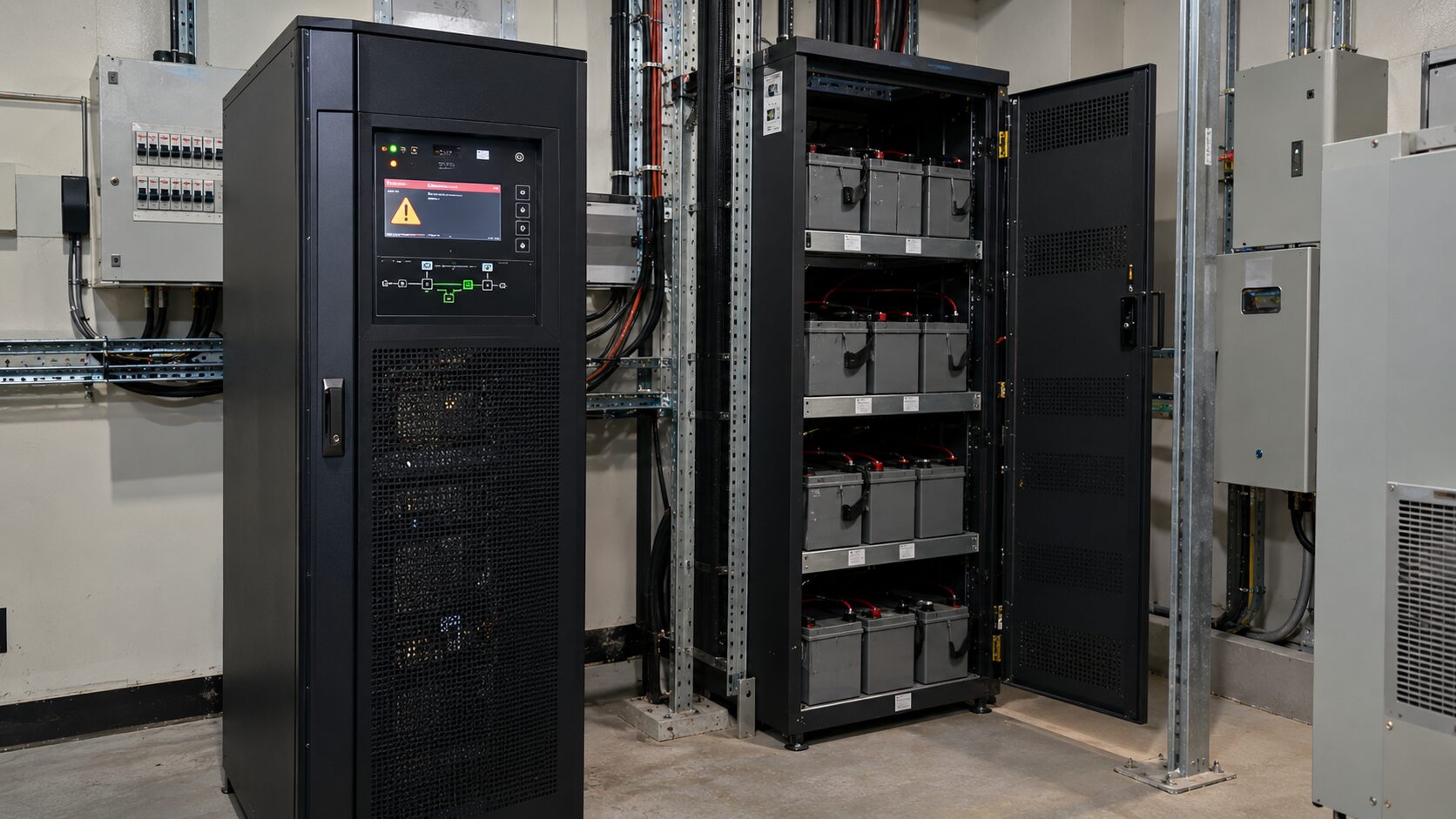

مرحله اول: کد خطا و وضعیت UPS را بررسی کنید
ابتدا باید پیام یا کد خطایی که روی نمایشگر یا پنل یو پی اس ظاهر شده بررسی شود. پیامهایی مانند Battery Fault، Battery Disconnected، Replace Battery یا Low Battery میتوانند اطلاعات اولیهای درباره مشکل ارائه دهند. البته معنی دقیق هر خطا به مدل و برند یو پی اس بستگی دارد و برای تفسیر صحیح آن بهتر است دفترچه راهنمای همان دستگاه نیز بررسی شود.
-

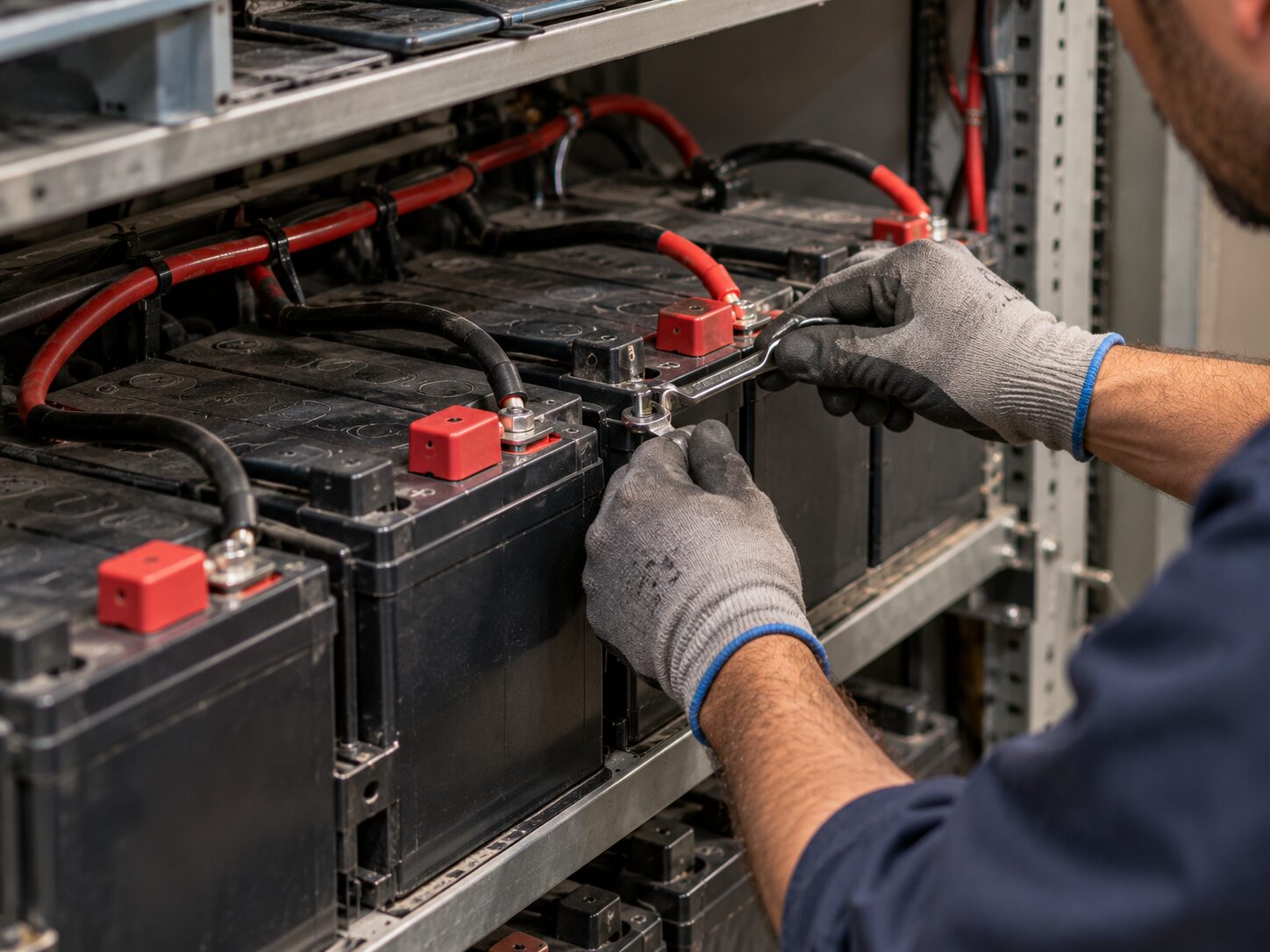

مرحله دوم: باتری، کابلها و مشخصات اتصال را بررسی کنید
در مرحله بعد، وضعیت ظاهری باتری و اتصالات آن بررسی میشود. شل بودن ترمینالها، قطع شدن کابل، خرابی کانکتور، خوردگی، آثار سوختگی یا آسیبدیدگی میتواند باعث قطع ارتباط باتری با یو پی اس شود. اگر باتری بهتازگی تعویض شده، باید مشخصات آن نیز با باتری مورد نیاز دستگاه مقایسه شود؛ از جمله ولتاژ، ظرفیت، نوع باتری، تعداد باتریها و نحوه اتصال آنها.
اگر باتری دچار تورم، ترکخوردگی یا آسیب ظاهری شده است، نباید بدون رعایت اصول ایمنی آن را دستکاری یا دوباره متصل کرد. -
مرحله سوم: ولتاژ و سلامت باتری را بررسی کنید
در صورت دسترسی به تجهیزات مناسب و داشتن دانش فنی لازم، ولتاژ باتری بررسی میشود. پایین بودن بیش از حد ولتاژ میتواند نشانه تخلیه عمیق یا خرابی باتری باشد.در یو پی اس هایی که از چند باتری استفاده میکنند، بررسی تکتک باتریها نیز اهمیت دارد؛ زیرا خرابی یک باتری میتواند عملکرد کل پک را تحت تأثیر قرار دهد. با این حال، همانطور که گفته شد، ولتاژ بهتنهایی برای تأیید سلامت باتری کافی نیست و عملکرد آن تحت بار نیز باید در نظر گرفته شود.
-
مرحله چهارم: عملکرد شارژ باتری را بررسی کنید
اگر باتری و اتصالات آن سالم باشند، باید بررسی شود که یو پی اس توانایی شارژ صحیح باتری را دارد یا خیر.
در صورتی که شارژ انجام نشود، ممکن است مشکل از مدار شارژر، فیوز یا مسیر حفاظتی، اتصالات داخلی، بخش کنترل شارژ یا برد یوپی اس باشد. در این شرایط صرفاً تعویض باتری نمیتواند مشکل اصلی را برطرف کند. -

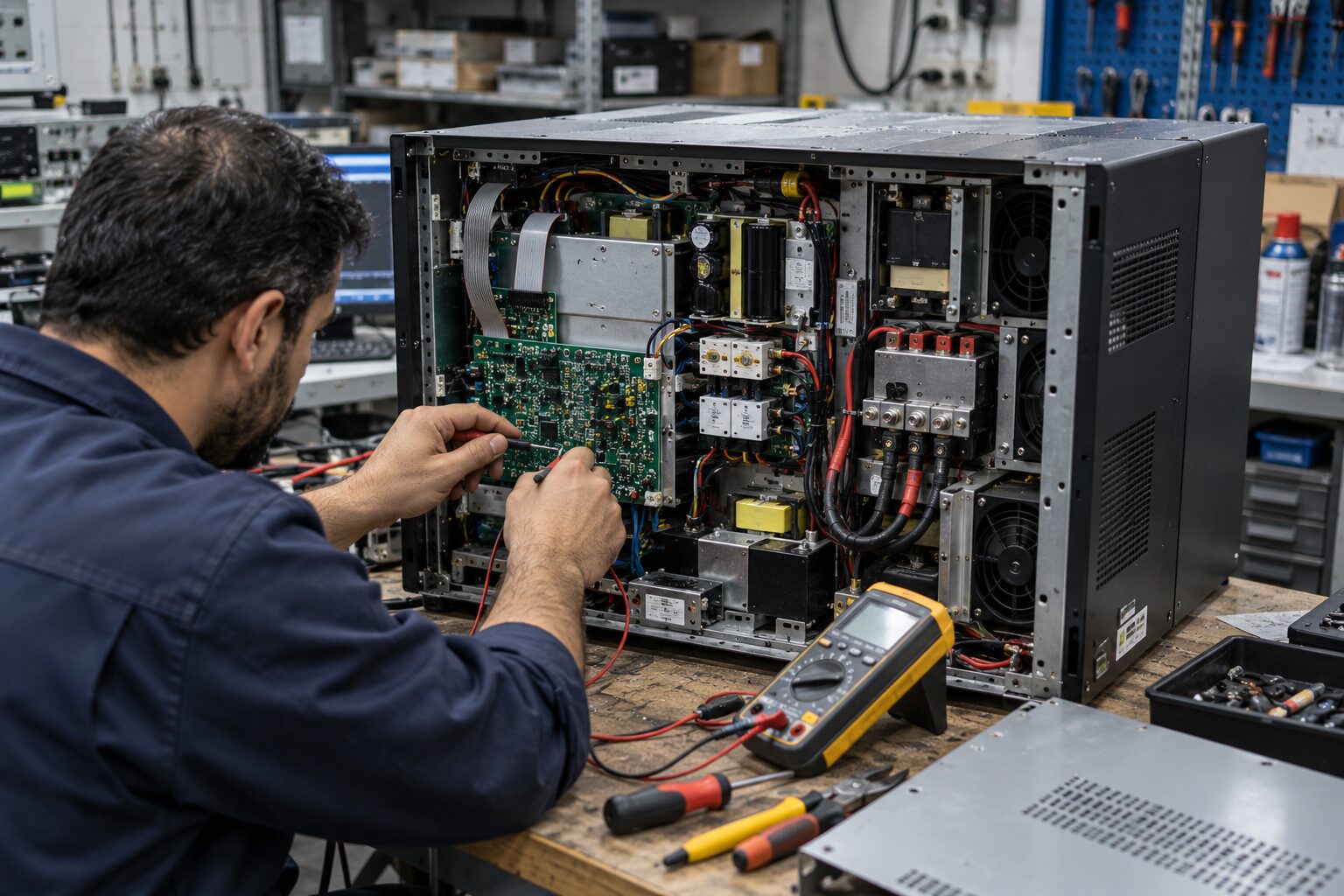

مرحله پنجم: مدار تشخیص باتری و برد یو پی اس عیبیابی شود
اگر باتری سالم و سازگار باشد، اتصالات درست باشند، ولتاژ مناسب باشد و شارژ نیز بهدرستی انجام شود اما یو پی اس همچنان باتری را نشناسد، احتمال وجود ایراد داخلی بیشتر میشود. در این مرحله مدار اندازهگیری ولتاژ، سنسورها، مسیر ورودی باتری، مدار شارژ، بخشهای حفاظتی و برد کنترل یو پی اس باید بررسی شوند. این بخش از عیبیابی معمولاً به تجهیزات تخصصی و آشنایی با ساختار همان مدل UPS نیاز دارد.
-
مرحله ششم: پس از رفع ایراد، عملکرد یوپی اس را تست کنید
پس از برطرف شدن مشکل، فقط حذف شدن پیام خطا کافی نیست. باید بررسی شود که یو پی اس باتری را بهدرستی شناسایی میکند، وضعیت شارژ صحیح نمایش داده میشود و باتری شارژ میشود. همچنین عملکرد دستگاه در حالت باتری و زمان انتقال از برق شهر به باتری باید بررسی شود تا اطمینان حاصل شود که یو پی اس در زمان قطع برق میتواند بار متصل را پشتیبانی کند.
بهطور خلاصه، مسیر اصولی عیبیابی به این شکل است:
کد خطا → بررسی باتری و اتصالات → بررسی ولتاژ و سلامت باتری → بررسی شارژ → عیبیابی مدار تشخیص و برد یو پی اس → تست نهایی
از آنجا که داخل یو پی اس و باتریها میتوانند ولتاژ و جریان خطرناکی داشته باشند، باز کردن دستگاه و انجام تعمیرات داخلی بهتر است توسط تکنسین متخصص انجام شود.

اگر یو پی اس باتری را نشناسد چه کار کنیم؟
اگر با این مشکل مواجه شدید، ابتدا مدل یو پی اس و مشخصات باتری مورد استفاده را بررسی کنید. سپس وضعیت ظاهری باتری، کابلها، کانکتورها و اتصالات را بررسی کنید و مطمئن شوید باتری از نظر ولتاژ و ظرفیت با دستگاه سازگار است. اگر تجهیزات و دانش فنی لازم را دارید، میتوان وضعیت ولتاژ باتری را نیز بررسی کرد. همچنین بهتر است کد یا پیام خطایی که روی نمایشگر یوپی اس ظاهر میشود ثبت شود، زیرا این اطلاعات میتواند در تشخیص علت مشکل مفید باشد.
اگر باتری سالم و سازگار است اما یو پی اس همچنان آن را شناسایی نمیکند، بهتر است بهجای تعویض چندباره باتری، خود دستگاه و مدارهای مرتبط با باتری عیبیابی شوند.
آیا خرابی باتری میتواند باعث خاموش شدن یو پی اس هنگام قطع برق شود؟
بله. اگر باتری خراب، فرسوده یا بیش از حد تخلیه شده باشد، ممکن است یوپی اس در زمان قطع برق نتواند انرژی مورد نیاز بار را تأمین کند و خیلی سریع خاموش شود. با این حال، خاموش شدن یو پی اس هنگام قطع برق همیشه به معنی خرابی باتری نیست. ایراد در اینورتر، مدار انتقال به حالت باتری یا سایر بخشهای داخلی دستگاه نیز میتواند چنین مشکلی ایجاد کند. بنابراین برای تشخیص دقیق، وضعیت باتری و خود یو پی اس باید در کنار یکدیگر بررسی شوند.
آیا هر باتری یوپی اس قابل استفاده است؟
خیر. باتری مورد استفاده باید با مشخصات یو پی اس سازگار باشد. ولتاژ، ظرفیت، نوع باتری، تعداد باتریها و نحوه اتصال از جمله مواردی هستند که باید هنگام انتخاب باتری در نظر گرفته شوند. استفاده از باتری نامناسب ممکن است باعث کاهش زمان پشتیبانی، شارژ نامناسب، نمایش خطای باتری یا حتی ایجاد مشکل در عملکرد یو پی اس شود.
چه زمانی برای تعمیر یو پی اس باید اقدام کرد؟
اگر باتری از نظر مشخصات با یو پی اس سازگار است، سالم به نظر میرسد و اتصالات نیز مشکلی ندارند اما دستگاه همچنان آن را شناسایی نمیکند، احتمال وجود ایراد در بخشهای داخلی یو پی اس مطرح میشود. در چنین شرایطی ممکن است مدار شارژ، فیوز و مسیر باتری، مدار اندازهگیری ولتاژ، سنسورها، برد کنترل، اتصالات داخلی یا مدارهای حفاظتی دچار مشکل شده باشند.
بنابراین بهتر است پیش از تعویض قطعات مختلف، علت اصلی مشکل مشخص شود. در صورت نیاز به تعمیر یو پی اس، عیبیابی دقیق دستگاه میتواند از تعویض بیدلیل باتری یا سایر قطعات جلوگیری کند.
چگونه از مشکلات باتری یو پی اس جلوگیری کنیم؟
برای جلوگیری از بروز مشکلات مربوط به باتری یو پی اس ، فقط تعویض بهموقع باتری کافی نیست؛ شرایط نگهداری، نحوه استفاده و وضعیت خود دستگاه نیز اهمیت زیادی دارد. باتریهای یو پی اس معمولاً در اثر گرمای زیاد، تخلیههای عمیق و مکرر، شارژ نامناسب یا استفاده از باتری نامتناسب با دستگاه، زودتر از عمر معمول خود دچار افت عملکرد میشوند.
یکی از مهمترین عوامل، دمای محیط است. افزایش دما میتواند عمر باتری را کاهش دهد و باعث افت ظرفیت آن شود. بنابراین بهتر است یو پی اس در محیطی با دمای مناسب، تهویه کافی و دور از منابع گرما نصب شود. همچنین قرار دادن دستگاه در محیطهای بسیار گرم یا بسته میتواند روی عملکرد سیستم شارژ و خود باتری تأثیر منفی بگذارد.
از طرف دیگر، بهتر است باتری بهطور مداوم تا انتهای ظرفیت خود تخلیه نشود. تخلیه عمیق و مکرر باتری میتواند باعث کاهش عمر مفید آن شود. اگر یو پی اس به صورت مرتب در شرایطی قرار میگیرد که باتری برای مدت طولانی وارد مدار میشود، بهتر است علت مصرف بالای باتری و وضعیت بارهای متصل نیز بررسی شود. استفاده از باتری مناسب با مشخصات یوپی اس نیز اهمیت زیادی دارد. ولتاژ، ظرفیت، نوع باتری، تعداد باتریها و نحوه اتصال آنها باید با مشخصات دستگاه مطابقت داشته باشد. استفاده از باتری نامناسب ممکن است علاوه بر کاهش زمان پشتیبانی، باعث بروز خطاهای باتری یا اختلال در فرآیند شارژ و شناسایی باتری توسط UPS شود.
در نهایت، انجام سرویس و بررسی دورهای یو پی اس میتواند از بسیاری از خرابیهای ناگهانی جلوگیری کند. در این بررسیها وضعیت باتری، اتصالات، فیوزها، سیستم شارژ و عملکرد یو پی اس در حالت باتری بررسی میشود. با توجه به اینکه باتریهای یو پی اس عمر محدودی دارند، در صورت مشاهده علائمی مانند کاهش محسوس زمان پشتیبانی، شارژ نشدن، خطای مداوم باتری یا خاموش شدن سریع دستگاه هنگام قطع برق، بهتر است پیش از تعویض خودسرانه قطعات، علت اصلی مشکل توسط فرد متخصص بررسی شود.
جمعبندی
اینکه یو پی اس باتری را نمیشناسد، لزوماً به معنی خراب بودن باتری نیست. مشکلاتی مانند شل بودن اتصالات، خرابی فیوز، پایین بودن ولتاژ، فرسودگی باتری، استفاده از باتری نامناسب، خرابی مدار شارژ، مدار تشخیص ولتاژ یا برد کنترل نیز میتوانند باعث بروز خطای باتری شوند.
اگر بعد از تعویض باتری، یوپی اس همچنان آن را شناسایی نمیکند، بهتر است قبل از خرید یک باتری دیگر، مسیر باتری و بخشهای داخلی دستگاه بررسی شوند. تشخیص صحیح علت مشکل میتواند از هزینههای اضافی جلوگیری کرده و عملکرد مطمئن یو پی اس را تضمین کند.
سوالات متداول درباره شناسایی نشدن باتری یو پی اس
چرا یو پی اس باتری را نمیشناسد؟
دلایل مختلفی مانند شل بودن اتصالات، خرابی فیوز، خرابی یا تخلیه عمیق باتری، استفاده از باتری نامناسب، مشکل در مدار شارژ، مدار تشخیص ولتاژ یا برد کنترل میتواند باعث این مشکل شود.
چرا بعد از تعویض باتری هنوز خطای Battery نمایش داده میشود؟
ممکن است باتری جدید با مشخصات UPS سازگار نباشد یا مشکل از اتصالات، فیوز، مدار شارژ، مدار تشخیص باتری یا برد کنترل دستگاه باشد. در این شرایط بهتر است خود UPS نیز عیبیابی شود.
آیا خرابی باتری میتواند باعث شود یو پی اسآن را شناسایی نکند؟
بله. باتریهای بسیار فرسوده یا باتریهایی که ولتاژ آنها بیش از حد پایین آمده است ممکن است توسط بعضی مدلهای یو پی اس بهدرستی شناسایی نشوند.
آیا با اندازهگیری ولتاژ میتوان سلامت باتری یو پی اسرا تشخیص داد؟
خیر. اندازهگیری ولتاژ اطلاعات مهمی ارائه میدهد، اما برای تشخیص سلامت کامل باتری کافی نیست و عملکرد باتری تحت بار نیز باید بررسی شود.
آیا باتری اشتباه میتواند باعث خطای Battery در UPS شود؟
بله. اگر ولتاژ، ظرفیت، نوع یا تعداد باتریها با مشخصات مورد نیاز یو پی اس مطابقت نداشته باشد، ممکن است دستگاه دچار خطای باتری یا اختلال در شارژ و شناسایی آن شود.
اگر یو پی اس باتری را نمیشناسد، باید باتری را تعویض کنیم؟
نه لزوماً. ابتدا باید مشخص شود مشکل واقعاً از باتری است یا از اتصالات، فیوز، مدار شارژ، مدار تشخیص یا برد یو پی اس . تعویض باتری بدون عیبیابی ممکن است مشکل را برطرف نکند.
یو پی اس
آیا یوپی اس بدون باتری کار میکند؟
این موضوع به مدل یو پی اس بستگی دارد. برخی دستگاهها ممکن است بدون باتری روشن شوند، اما قابلیت پشتیبانی در زمان قطع برق را نخواهند داشت و بعضی مدلها نیز ممکن است بدون باتری بهدرستی کار نکنند.
