ترانسفورماتورها در بسیاری از تجهیزات برقی، از یو پی اس و استابلایزر تا دستگاه‌های صنعتی، وظیفه تبدیل ولتاژ و انتقال انرژی را بر عهده دارند. عملکرد مطمئن این قطعات به سلامت سیم‌پیچ‌ها، عایق‌بندی و استحکام مجموعه وابسته است. رطوبت، آلودگی، گرمای بیش از حد و لرزش می‌توانند به‌مرور وضعیت عایق‌ها و اتصالات مکانیکی را تحت تأثیر قرار دهند. شارلاک‌زنی ترانس یا لاک‌زنی سیم‌پیچ یکی از فرایندهایی است که با توجه به نوع و وضعیت ترانس، در ساخت یا تعمیر آن استفاده می‌شود. در این روش، سیم‌پیچ‌ها به مواد عایق مخصوص آغشته می‌شوند و در صورت استفاده از مواد گرماپخت، برای تکمیل فرایند در کوره قرار می‌گیرند.
شارلاک‌زنی ترانس چیست؟
شارلاک‌زنی اصطلاحی رایج در بعضی تعمیرگاه‌ها برای آغشته‌سازی سیم‌پیچ به لاک یا رزین عایق الکتریکی است. این مواد برای نفوذ به فضای میان سیم‌ها و لایه‌های سیم‌پیچ انتخاب می‌شوند؛ بنابراین فرایند اصولی، تنها به پوشاندن سطح بیرونی ترانس محدود نیست. نوع ماده و روش اجرای آن به طراحی ترانس، ساختار سیم‌پیچ و الزامات عایقی بستگی دارد. غوطه‌وری در لاک و سپس پخت در کوره، یکی از روش‌های مورد استفاده برای برخی ترانس‌های خشک است.
چرا سیم‌پیچ ترانس به لاک یا رزین عایق آغشته می‌شود؟
مواد آغشته‌سازی مناسب، پس از خشک‌شدن یا پخت، به یکپارچگی مکانیکی مجموعه سیم‌پیچ کمک می‌کنند. بسته به محصول انتخاب‌شده، این مواد می‌توانند مقاومت مجموعه در برابر نفوذ رطوبت و شرایط محیطی را نیز بهبود دهند. کاربرد این مواد باید با سیستم عایقی ترانس سازگار باشد. لاک یا رزین، مکمل عایق‌بندی سیم‌پیچ است و جایگزین سیم لاکی سالم، عایق بین لایه‌ها و فاصله‌های عایقی مورد نیاز نمی‌شود. سازندگان برای ترانس‌ها مواد مختلفی با ویژگی‌ها و شرایط پخت متفاوت عرضه می‌کنند.
مراحل شارلاک‌زنی و قرار دادن ترانس در کوره
۱. بررسی اولیه و تشخیص خرابی
پیش از شروع کار باید مشخص شود مشکل ترانس چیست و آیا لاک‌زنی برای آن مناسب است. وضعیت ظاهری سیم‌پیچ، آثار سوختگی، اتصالات، عایق‌ها و هسته بررسی می‌شود و آزمون‌های الکتریکی متناسب با نوع ترانس انجام می‌گیرد. وجود صدای غیرعادی، داغ‌شدن یا عملکرد نامناسب، به‌تنهایی دلیل کافی برای تجویز لاک‌زنی نیست. ابتدا باید علت اصلی شناسایی شود.
۲. آماده‌سازی و خشک‌کردن
آلودگی‌های قابل پاک‌سازی از مجموعه برداشته می‌شوند و در صورت نیاز، خشک‌کردن کنترل‌شده انجام می‌شود. هدف، آماده‌سازی سیم‌پیچ برای پذیرش ماده عایق است. روش آماده‌سازی باید با جنس عایق‌ها و دستورالعمل ماده مصرفی سازگار باشد.
۳. آغشته‌سازی سیم‌پیچ
در این مرحله، لاک یا رزین مناسب به سیم‌پیچ رسانده می‌شود. روش اجرا می‌تواند غوطه‌وری یا، در تجهیزات تخصصی، آغشته‌سازی با خلأ و فشار باشد. این روش‌ها یکسان نیستند و انتخاب آن‌ها به ساختار ترانس و امکانات فرایند بستگی دارد. در روش خلأ و فشار، از چرخه‌های کنترل‌شده برای نفوذ ماده به مجموعه سیم‌پیچ استفاده می‌شود.

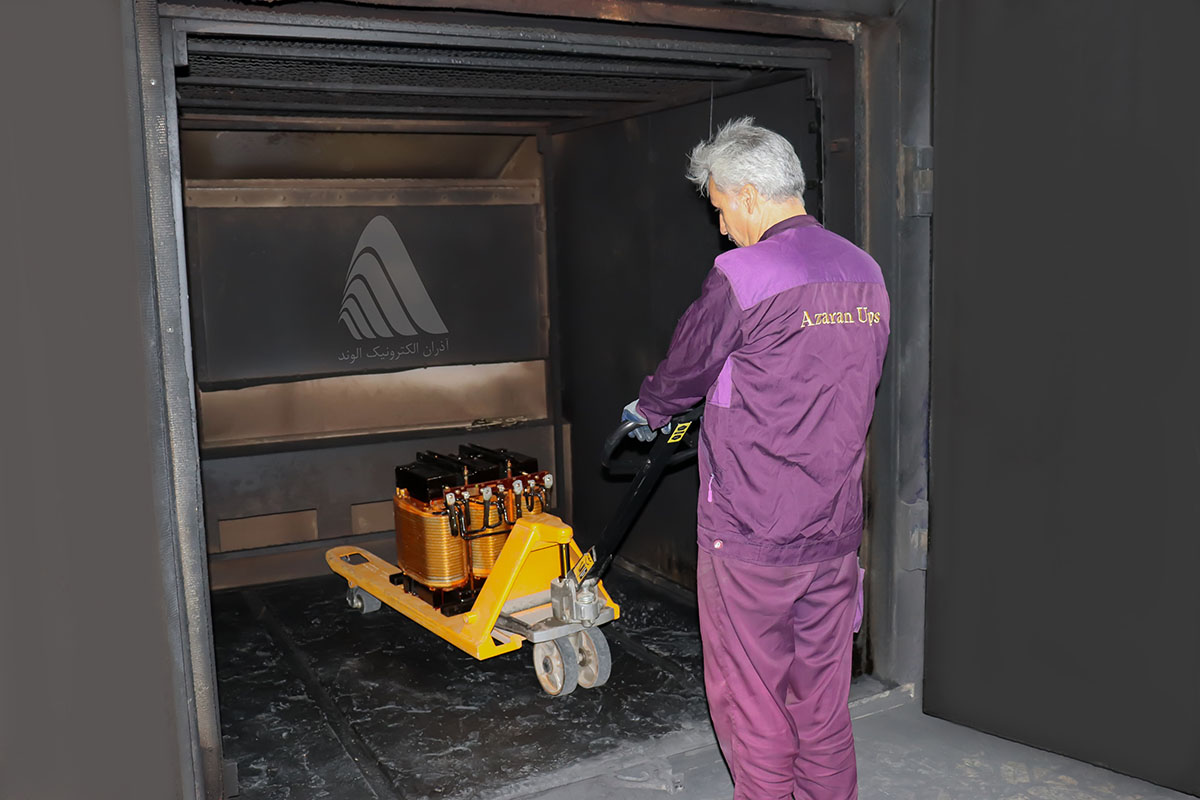

۴. خروج مواد اضافی و پخت در کوره
پس از آغشته‌سازی، مواد اضافی تخلیه می‌شوند و در صورت گرماپخت‌بودن محصول، مجموعه وارد کوره می‌شود. حرارت کنترل‌شده، فرایند سخت‌شدن ماده را تکمیل می‌کند.
دما و زمان پخت برای همه ترانس‌ها یکسان نیست. این مقادیر باید از اطلاعات فنی لاک یا رزین و محدودیت‌های قطعات ترانس تعیین شوند. محصولات مختلف حتی برای کاربردهای مشابه، برنامه‌های پخت متفاوتی دارند؛ بنابراین تعیین یک دمای ثابت برای تمام ترانس‌ها صحیح نیست.
۵. بررسی و آزمون نهایی
پس از سردشدن مجموعه، کیفیت ظاهری و وضعیت الکتریکی آن بررسی می‌شود. نوع آزمون‌ها با توجه به طراحی و تعمیر انجام‌شده تعیین می‌شود و می‌تواند شامل بررسی مقاومت عایقی، نسبت تبدیل، جریان بی‌باری و عملکرد زیر بار باشد. تأیید نتیجه تعمیر باید بر پایه آزمون باشد؛ ظاهر براق و خشک‌شدن لاک، به‌تنهایی سلامت ترانس را نشان نمی‌دهد.
آیا شارلاک‌زنی، ترانس سوخته را احیا می‌کند؟
واژه «احیا» در خدمات تعمیراتی معمولاً به بازسازی وضعیت قابل‌استفاده ترانس اشاره دارد، اما لاک‌زنی توانایی رفع همه خرابی‌ها را ندارد. سیم قطع‌شده، اتصال کوتاه بین دورها یا عایق سوخته با افزودن لاک سالم نمی‌شود. بسته به میزان آسیب، ممکن است تعویض عایق، سیم‌پیچی مجدد یا تعویض ترانس لازم باشد. بنابراین مناسب‌بودن این خدمت، پس از عیب‌یابی مشخص می‌شود و نباید برای هر ترانس معیوب، نتیجه یکسانی انتظار داشت.
آیا لاک‌زنی صدای ترانس را کاهش می‌دهد؟
اگر بخشی از صدا ناشی از حرکت و لرزش سیم‌پیچ باشد، افزایش استحکام مجموعه ممکن است به کاهش آن کمک کند. بااین‌حال، صدای ترانس می‌تواند به هسته، اتصالات مکانیکی، شرایط تغذیه یا بار دستگاه مربوط باشد. لاک‌زنی تضمینی برای حذف کامل وزوز نیست و بررسی منشأ صدا باید پیش از تعمیر انجام شود.
تفاوت خشک‌کردن ترانس با پخت لاک چیست؟
خشک‌کردن با هدف کاهش رطوبت انجام می‌شود؛ پخت، مرحله تکمیل سخت‌شدن لاک یا رزین گرماپخت است. هرچند هر دو ممکن است از حرارت استفاده کنند، هدف و برنامه اجرای آن‌ها متفاوت است. در یک فرایند تعمیر اصولی، انتخاب مواد، آماده‌سازی، آغشته‌سازی، پخت و آزمون نهایی باید با یکدیگر هماهنگ باشند. کیفیت این مراحل تعیین می‌کند که بازسازی انجام‌شده تا چه اندازه به عملکرد مطمئن ترانس کمک خواهد کرد.
