نکات مهم اتصال یو پی اس به ژنراتور

چرا اتصال UPS به ژنراتور اهمیت دارد؟

در بسیاری از مراکز صنعتی، اداری و حیاتی، استفاده از یو پی اس بدون ژنراتور کافی نیست. UPS برق اضطراری کوتاه‌مدت را تامین می‌کند، اما در قطعی طولانی برق، ژنراتور برق مداوم و پایدار را فراهم می‌کند.

اتصال UPS به ژنراتور اگر اصولی انجام نشود، می‌تواند باعث خرابی دستگاه، آسیب به باتری‌ها و حتی خطرات جدی برای تجهیزات حساس شود. بنابراین دانستن نکات کلیدی اتصال UPS به ژنراتور اهمیت بسیار بالایی دارد.

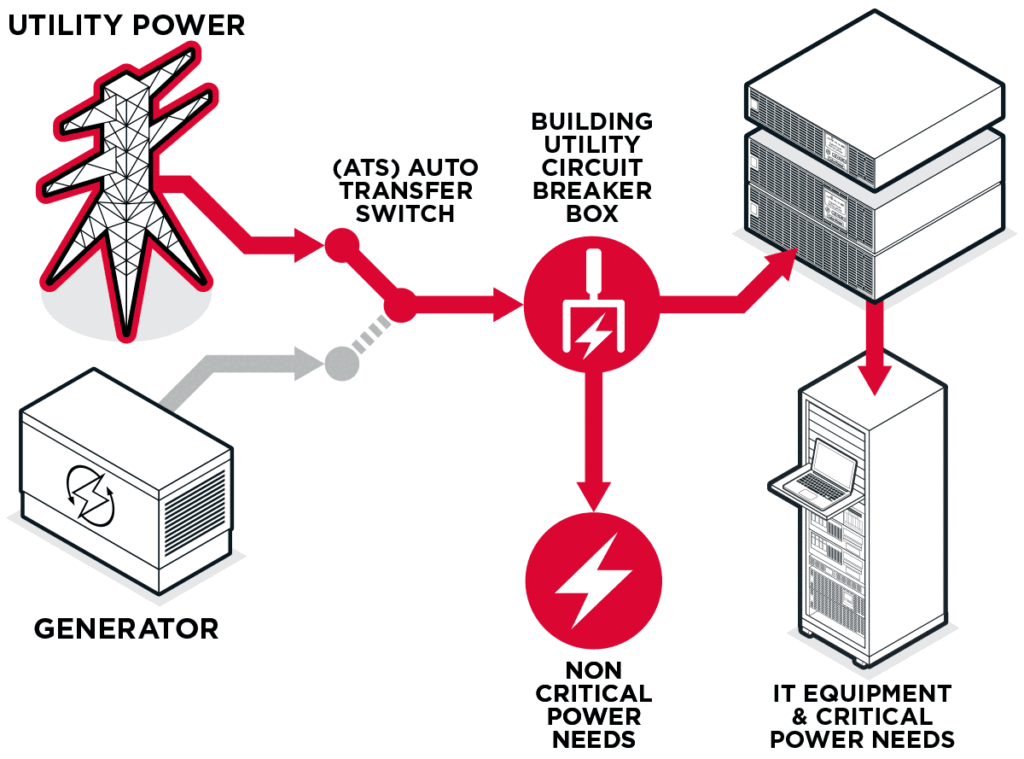

یو پی‌اس (UPS) دستگاهی است که از تجهیزات الکترونیکی در برابر قطعی برق و نوسانات ولتاژ محافظت می‌کند. از طرفی ژنراتورها می‌توانند در زمان‌های طولانی‌تر نسبت به باتری یو پی‌اس، برق پشتیبان تولید کنند. به همین دلیل، بسیاری از کاربران ترجیح می‌دهند یو پی‌اس را به ژنراتور متصل کنند تا در هنگام قطعی برق، ابتدا ژنراتور روشن شود و برق آن توسط یو پی‌اس برای تغذیه تجهیزات استفاده شود.

اما باید دقت داشت که اتصال یو پی‌اس به هر نوع ژنراتور امکان‌پذیر نیست. اگر هماهنگی لازم بین این دو وجود نداشته باشد، سیستم با اختلال مواجه می‌شود.

یو پی‌اس‌ها در سه نوع اصلی عرضه می‌شوند:

1. آفلاین

2. لاین-اینترکتیو

3. آنلاین (Double Conversion)

از بین این سه نوع، یو پی‌اس آنلاین بهترین گزینه برای کار با ژنراتور است. دلیل آن، توانایی بالای این مدل در کنترل نوسانات، افت و افزایش فرکانس و ولتاژ است.

البته حتی با یو پی‌اس آنلاین هم باید به یک نکته مهم توجه کرد که  هماهنگی فرکانس ژنراتور با یو پی‌اس، شرط اصلی اتصال است.
یکی از مهم‌ترین نکات فنی در اتصال یو پی‌اس به ژنراتور، هماهنگی فرکانسی این دو دستگاه است. اگر فرکانس خروجی ژنراتور خیلی نوسان داشته باشد یا خارج از محدوده مجاز یو پی‌اس باشد، یو پی‌اس نمی‌تواند خود را با آن هماهنگ (سنکرون) کند. نتیجه این ناهماهنگی، قطع برق یا آسیب به تجهیزات خواهد بود.

هماهنگی فرکانس ژنراتور با یو پی‌اس، شرط اصلی اتصال

یکی از مهم‌ترین نکات فنی در اتصال یو پی‌اس به ژنراتور، هماهنگی فرکانسی این دو دستگاه است. اگر فرکانس خروجی ژنراتور خیلی نوسان داشته باشد یا خارج از محدوده مجاز یو پی‌اس باشد، یو پی‌اس نمی‌تواند خود را با آن هماهنگ (سنکرون) کند. نتیجه این ناهماهنگی، قطع برق یا آسیب به تجهیزات خواهد بود.

چه باید کرد؟

1. ژنراتور باید با دقت بالا فرکانس تولید کند؛ این به معنی طراحی دقیق‌تر از سوی سازنده ژنراتور است، مخصوصاً اگر قرار است در آینده به یو پی‌اس متصل شود.
2. از یو پی‌اس‌هایی استفاده شود که بتوانند تغییرات فرکانس را تا حدی تحمل کنند؛ این ویژگی معمولاً در مدل‌های حرفه‌ای‌تر به‌خصوص یو پی‌اس‌های آنلاین وجود دارد.

نکات مهم هنگام اتصال UPS به ژنراتور

۱. توان خروجی ژنراتور باید متناسب باشد

ژنراتور باید توان کافی برای پشتیبانی از UPS و تجهیزات متصل را داشته باشد. اگر ژنراتور ضعیف باشد:

UPS ممکن است به درستی شارژ نشود یا در لحظه انتقال بار به ژنراتور خاموش شود یا حتی باعث آسیب به مدارهای داخلی شود.

۲. تثبیت ولتاژ و فرکانس ژنراتور

UPS برای عملکرد صحیح نیاز به ولتاژ و فرکانس پایدار دارد. اگر ژنراتور ناپایدار باشد:

ممکن است UPS خطای ولتاژ بدهد و باتری‌ها سریع‌تر خالی شوند یا برد کنترل آسیب ببیند.

استفاده از ژنراتور با AVR یا سیستم تثبیت ولتاژ توصیه می‌شود.

۳. زمان تاخیر قبل از اتصال

هنگام روشن شدن ژنراتور، همیشه یک زمان تاخیر کوتاه (Coupling Delay) لازم است تا ژنراتور به ولتاژ پایدار برسد. اتصال فوری می‌تواند باعث شوک به UPS و تجهیزات شود.

۴. بررسی کابل‌ها و اتصالات

اتصالات بین UPS و ژنراتور باید محکم و استاندارد باشند. کابل‌های نامناسب یا سوکت‌های شل می‌توانند باعث:

افت ولتاژ، ایجاد جرقه یا حرارت و خرابی UPS شوند

۵. مطابقت ژنراتور با نوع UPS

برخی UPSها، به‌خصوص Online یا On-Line، نسبت به تغییرات ولتاژ و فرکانس ژنراتور حساس هستند. قبل از اتصال، مطمئن شوید ژنراتور و UPS با هم سازگارند تا عملکرد سیستم دچار اختلال نشود.

خطرات اتصال اشتباه UPS به ژنراتور

اتصال نادرست می‌تواند باعث:

• شارژ ناقص یا تخلیه سریع باتری‌ها
• خطا در برد کنترل یا اینورتر UPS
• خاموشی ناگهانی تجهیزات حساس
• کاهش طول عمر UPS و باتری‌ها

در نتیجه، رعایت نکات بالا برای جلوگیری از هزینه‌های سنگین و اطمینان از عملکرد صحیح سیستم ضروری است.

جمع‌بندی

اتصال UPS به ژنراتور باید با رعایت نکات فنی و ایمنی انجام شود تا سیستم برق اضطراری به‌صورت مطمئن عمل کند. توان مناسب ژنراتور، تثبیت ولتاژ و فرکانس، زمان تاخیر، کابل‌کشی استاندارد و سازگاری UPS با ژنراتور، همگی از عوامل کلیدی در این فرآیند هستند. بی‌توجهی به هر کدام از این موارد می‌تواند باعث آسیب‌های جدی به UPS، باتری‌ها و تجهیزات حساس متصل شود.
